Mindannyian tapasztalhatjuk, hogy szeretett autónk fényszórói – finoman szólva – nem éppen a legjobb látási feltételeket biztosítják éjszaka. Erről olvashattatok olvashattatok korábban, sőt volt már házilagos javítási kísérletről is cikk. Lenne lehetőség újrafoncsoroztatni a projektor vetítő ernyőjét, több cég is foglalkozik ezzel. Általában az árképzés a foncsorozandó alkatrész méretétől függ. Ez a cikk a fényszóró méreteiről szól. Hasznos lehet akkor is, ha valaki a projektorok cseréjében gondolkodik.
Cikkünkben a tompított fényszóró és a ködfényszóró kerül terítékre. Megismerhetitek méreteiket, képekkel együtt, kevés kommentárral. A mérések nem laborműszerrel történtek, ezért az esetleges eltérésekért nem vállalok felelősséget, csupán tájékoztató jelleggel közlöm az adatokat.
Helyük a lámpatestben
Mindenekelőtt szeretném megmutatni, hogy néz ki a lámpatest a projektorokkal és azok nélkül.
Kívülről mindkét projektor lencsét 1-1 krómozott burkolat fedi, ezek kipattinthatók a fekete burkolatból.
A tompított fényszórót alul 2 db csavar rögzíti, felül egy fémklipsz szorítja le a projektor 6 mm vastagságú peremét. A ködfényszórót felül 2 db, alul-oldalt 1 db csavar tartja a helyén. Mindkét projektor helye ovális lyuk. A tompított helyének átmérői: 77/88 mm, a ködlámpáé: 60/67 mm. Ezeknél nagyobb projektorház nem fér be.
Fontos paraméter az is, hogy milyen mélységű lehet a projektorház. Későbbi képeken lesz adat ehhez, de itt is leírom a biztonság kedvéért. Tompított esetében a rögzítő perem és a külső krómburkolat között 42 mm van, ködfényszórónál ez a méret 30 mm.

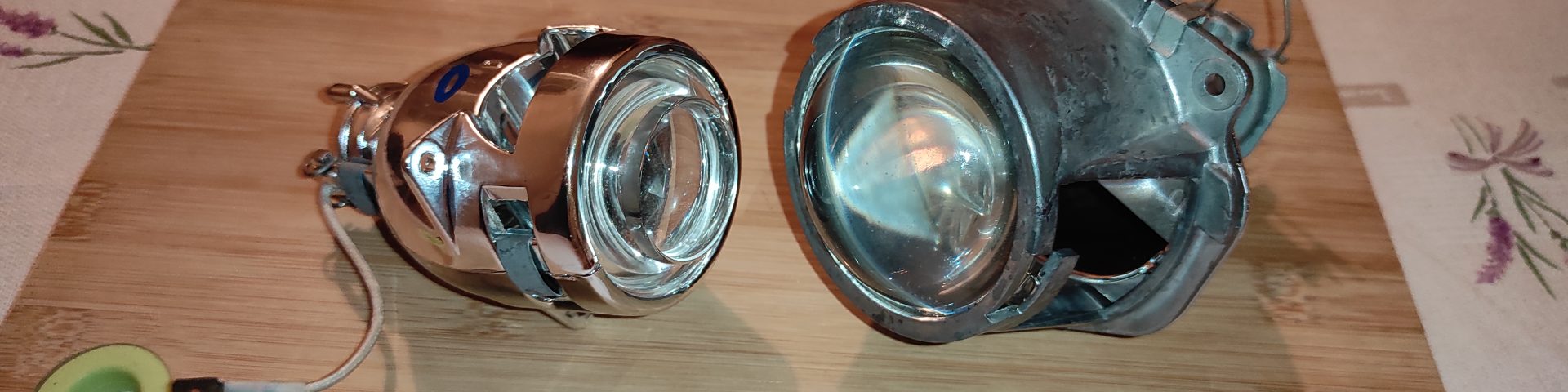

A tompított fényszóró projektor
Érdemes megemlíteni, hogy nem csak ez a kialakítás létezik. A projektorház többféle megoldással is készült, azonban a főbb méreteik megegyeznek.
Lássuk, hogy néz ki szétszedve! Viszonylag egyszerűen szétszedhető, a fenti képen pirossal bekarikázott 4 db fémklipsz fogja össze a projektorházat és foncsort, közöttük található az a lemez, ami a vetítési képet tompítja. A projektor fizikai tulajdonságai miatt (a vetített képet megfordítja) a lemez “fejjel lefelé” van beépítve, erre összeszereléskor érdemes figyelni.
Lássuk a projektorház méreteit:
Az alábbi képen látható egy másfajta, lemezből készült projektorház, illetve a tompított fényszóró teljesen szétszedett állapotban.
A tompított fényszóró fejezet végéhez értünk, mielőtt folytatnám a ködfényszóróval, álljon itt egy elrettentő kép egy kellemetlenül megégett H7 foglalattal szerelt foncsorról. Nem csoda, hogy nem világítja meg a sötét úttestet.
Ködfényszóró projektor és méretei
Néhány, a rögzítéshez és a külső méretek szempontjából fontosabb méret látható a képen.
A ködfényszóró is szétszedhető, a lenti képen bekarikázott klipszek fogják össze a projektorház két felét.
Végül szemből nézve láthatók a felfogatási pontok méretei és a külső méretek, átmérő.
A gyári ködfényszóró utólagos beépítéséről – ahogy a cikk elején is említettem – már olvashattatok a korábbi cikkben.
Ezzel végére is értünk a méretekről szóló cikknek, remélem hasznosnak találjátok. Ha bármilyen észrevételetek, kérdésetek van, a Puntonium facebook oldalán írjátok meg hozzászólásban!
